1 项目概况
北京经济技术开发区科创十七街东西走向，南靠凉水河，道路全长约1.7km，宽度为34m（不含道路两侧绿地）。
2 低影响开发雨水系统设计目标
道路实现年径流总量控制率大于85%（设计降雨量大于33.6mm），可实现3年一遇重现期下道路雨水经调蓄后安全排放。
3 低影响开发雨水系统设计方案
由于西侧路段周围无建设项目，地下市政雨水排水管线不承担客水转输任务，因此本段道路地下无市政雨水管线，依靠道路横断面竖向设计及生物滞留带、植草沟、透水砖铺装实现道路径流调蓄与排放。无市政管线路段道路横断面设计如图1所示。
图1 无市政管线路段道路横断面设计方案
东侧路段有市政管线，生物滞留带溢流通过位于滞留带内的雨水口与市政雨水管线衔接。有市政管线路段道路横断面设计如图2所示。
图2 有市政管线路段道路横断面设计方案
根据85%的年径流总量控制率目标，对应的设计降雨量为H=33.6mm。用加权平均法计算道路的综合雨量径流系数φ：
φ=（φ绿地F绿地+φ车行道F车行道+φ透水砖步行道F透水砖步行道）/（F绿地+F车行道+F透水砖步行道）=（0.15×1700×8+0.9×1700×22+0.4×1700×4）/（1700×8+1700×22+1700×4）=0.66。
计算得到该道路生物滞留带应具有的调蓄容积即控制容积V：
V=10HφF道路总面积=10×33.6×0.66×1700×34/10000=1165.3m3。
单位面积控制容积为V单位面积=10Hφ=10×33.6×0.66=221.8m3。
由于道路两侧5.5m宽的绿地径流雨水单独排放，不属于生物滞留带的汇水范围，故两侧绿地未参与以上单位面积控制容积的计算。
根据单位面积控制容积要求和道路横断面设计方案，该项目生物滞留带为复杂型生物滞留设施，结构层包含有人工填料净化层，顶部有效蓄水深度为0.2m，种植苗木选用马蔺和千屈菜。
该项目自2011年建成以来，运行效果良好，生物滞留带实景如图3所示。

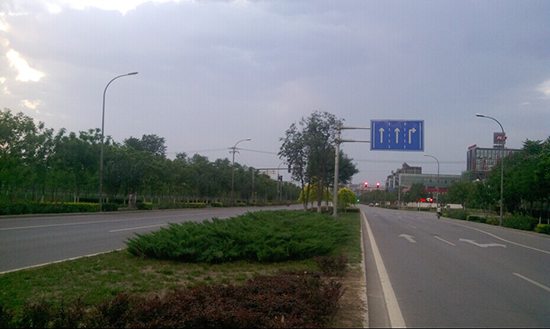

图3 科创十七街生物滞留带实景
4 综合效益
（1）项目通过横断面优化设计，利用生物滞留带、植草沟等低影响开发设施调蓄、净化道路雨水，低影响开发雨水系统的实际年径流总量控制率大于85%（对应的设计降雨量大于33.6mm），道路排水综合设计重现期可达到3年一遇。
（2）项目采用生物滞留带调蓄净化雨水，年径流污染削减量大于75%（以SS计），减少了因径流污染而带来的城市水环境污染。
