构造详图简介
编制本手册“绿化屋面系统细部构造”部分的目的是，向读者提供绿化屋面系统设计和施工的更深的技术信息，以确保工程质量。这里介绍了对每个细部构造应特别注意的方面。
由于施工条件的不同和大量材料的使用，绿化屋面系统施工在美国的不同地区有不同的要求。大多数情况下，绿化屋面系统采用传统做法，也就是说他们是为特殊基层和结构设计并在施工现场安装的。本手册向每个承包组织提供了粘结作业的选择。建议每个公司的作业面和施工方法应提前提交总施工进度表。
本手册定义了下面的绿化屋面系统、绿化屋面和防水层：
○绿化屋面系统：在任何与地下建筑可分离开的建筑物的防水层上种植植物或设置景观的屋面区域（可称之为绿化屋面系统）。绿化屋面系统包括屋面防水系统和于之相关联的层次（比如保护层、阻根层、排水层、保温层、通风层）、种植层和植物。
○绿化屋面：基层和绿化屋面系统。
○防水层：在干燥条件下对表面或结构处理，以阻止水道。
绿化屋面系统可以分为三种种植形式：简单式种植、半花园式种植和花园式种植，依据以下条件划分：
○简单式种植绿化屋面系统：设计为2到6英寸（约50—150mm）深的土质生长介质的绿化屋面系统。
○半花园式绿化屋面系统：设计为6到10英寸（约150—250mm）深的土质生长介质的绿化屋面系统。
○花园式种植绿化屋面系统：设计为10英寸（约250mm）以上深度的土质生长介质的绿化屋面系统。
本手册的绿化屋面系统细部构造为以下材料的设计和施工提供信息：
○热熔法施工的高聚物改性沥青卷材——织物增强型，最小厚度为215密尔（约5.5mm）
○APP和SBS高聚物改性沥青片材——至少铺设两层
○EPDM卷材——增强型，最小厚度为60密尔（约1.5mm）
○氯化聚乙烯（PVC）卷材——增强型，最小厚度为80密尔（约2.0mm），条型搭接
○单和双组分液体合成橡胶材料——增强型
本手册中包含的信息预期会被新的构造和绿化屋面系统情况等替代或更新。
由于大量不同绿化屋面系统材料的使用，本手册不可能向设计师、承包商和业主提供包括所有产品的的设计和施工的各种方法和实例。
在手册中，美国屋面工程协会（ ）旨在介绍统一的绿化屋面系统知识和实例，美国绿化屋面系统实例和防水承包商，以期为做好屋面和防水工程提供实例和施工过程。本手册提出建议和意见之处应注意，这些是比每个产品生产商、绿化屋面设计师和绿化屋面承包商提供的一般做法更保险一些的做法。手册中包含的绿化屋面设计和施工过程是经检测和时间考验的，适用于全美范围。
手册中“绿化屋面系统细部构造”部分的建议不能理解为是绿化屋面设计和施工的唯一做法。由于气候条件不同，适用的许多设计标准和机械固定可能不同，某些区域可能利用“试验区”对绿化屋面系统进行检测和时间考验。 没有暗示或排除，提供试验区进行时间试验和检验是不满足和不适宜的。鼓励本手册的读者与 的成员接触，交流在他们当地工程实例的建议和一般技术信息。
“绿化屋面系统细部构造”部分提供了八类绿化屋面系统的一般形式—— 简单式种植、半花园式种植和花园式种植——有或没有保温层和不同的屋面板形式。依据绿化屋面防水卷材类型保留细部构造。细部详图可依据防水卷材类型和建筑构造来改变。
建议，在认真阅读了手册“一般绿化屋面设计应考虑的因素”部分和有关规范标准后，“绿化屋面系统总则”部分方可用于绿化屋面系统的设计。包括：
○当地的气候条件和地理环境
○建筑物潜在的用途和设计寿命
○内外部温度、湿度和使用条件
○适用的规范
○LEEDTM（能源与环境设计先锋奖）的要求
○屋面类型和条件
○构造系统
○坡度和排水区域
○绿化屋面防水卷材
○绿化屋面系统类型（如密实度[厚]），包括种植层
○相容性和建筑物构造
○建筑物位移
○安装形式和数量、保护和需要的排水区域
○安装时的通风要求
○建筑界面和（或）系统组成间的相容性
○构造层次
○施工人员的安全
○可能的建筑附属物
○应用特定系统方法产生的美感
○雪荷栽和滞水荷栽
○结构交接部位
○穿出屋面设施
○景观维护
这些准则在决定每个绿化屋面系统最终是否成功中起着重要的作用，设计师必须考虑确定绿化屋面系统适宜的层次、提供的产品和施工说明书、采用的细部构造等。
另外，设计师应考虑绿化屋面系统产品生产商的需求，适当的保险、建筑规范和（或）其他行政机构。建议在设计绿化屋面系统时参考材料生产商书面的施工说明书。
对于绿化屋面系统细部构造， 建议设计师应对以下各个方面予以考虑：
屋面板构造
建议对于所有绿化屋面翻新，检查屋面结构板和构造承载力是有必要的。在绿化屋面系统铺装前应对所有屋面板的缺陷进行纠正。
在翻新项目中木屋面板可以作为绿化屋面基层。需要石膏或胶合板作为覆盖板，需要确定构造承载力。
绿化屋面防水卷材
在防水卷材暴露部位需要采取防紫外线保护，如金属封盖。在防水卷材暴露部位应采取防紫外线的卷材。
绿化屋面防水卷材必须与不相容的材料分开。PVC防水卷材可以是绿化屋面系统的组成部分，但与聚乙烯保温层不相容。不相容的材料与另一材料接触的地方需要分开。
保护层
在一些系统中，保护层和阻根层可以是相同的层次/材料，可以铺装在反面。
阻根层
阻根层依据绿化屋面系统所用的植物种类来选择的。根据不同的系统形式和设计要求，阻根层也是不一样的。
排水层
防潮层下铺设排水层应在上部铺装一层纤维增强层。
根据 的建议应对结构结合部位进行无损探测，如女儿墙， 建议所有绿化屋面系统需要做内排水。
防潮层
构造详图中的防潮保温层的铺装在适当的空间上。像停车场结构的建筑物不需要任何保温层。建议在绿化屋面系统中使用高密度高强度的保温层。
通风层
保温层上需要通风层防止保温层被浸透，可以降低热阻值。通风层不应是吸水或保湿的。
如果在保温层上铺装保温和防潮层就需要通风层。没有保温层就不需要防潮层。
保湿层
保湿层的选择依据所用的蓄水层类型和绿化屋面植物类型。
蓄水层
蓄水层一般适用于浅植绿化屋面系统。而且也适合用在中深和深植绿化屋面系统中。深植绿化屋面系统需要在蓄水层上汇集。
如果绿化屋面系统不包括保湿层，蓄水层可以用作通风层，然而，许多情况下通风层是被忽略的。可由设计和蓄水层形状来决定。
由于蓄水层设计特别考虑了重量和压缩强度，蓄水层不适合于没有种植的区域下面。
过滤层
过滤层，通常叫作“海绵织物层”，是一般由聚酯或聚乙烯/聚丙烯等材料做成的织物密织层，阻止土流出并允许水自由通过，并防止阻塞排水系统。在没有保温系统或保温系统上铺设通风层时，在铺设生长介质前，过滤层一般直接安装在排水层上面。
种植介质
对于所有绿化屋面形式，种植层是一样的，所以只在浅植绿化屋面系统构造详图中明示。中深和深植绿化屋面系统需要对其进行适当的修改以适应更深的种植介质和蓄水层的要求。
浅植绿化屋面系统需要的生长介质一般需要2到6英寸（约50mm—150mm）厚；中深种植绿化屋面系统需要6-10英寸厚（约150mm—250mm）的生长介质；深植绿化屋面系统一般需要250mm或更深的生长介质。
泛水
不建议使用铜质材料作为金属泛水。金属用作泛水应与绿化屋面防水卷材和土质种植介质相容。不锈钢、铝和镀锌金属片材可以用作金属泛水。
排水
所有排水需要检查室。如果是金属检查室应是不锈钢的或是无腐蚀的非金属材料制成。另外，所有排水应有夹持环固定。
周长和边界
绿化屋面系统应在屋面区域周围铺设18到24英寸的园路。以便于对泛水的维护。由于抗风能力的原因，不建议使用松铺砾石。
根据 的建议应对结构结合部位进行无损探测，如女儿墙， 建议所有绿化屋面系统需要做内排水。
由于存在隆起的问题，在结构细部构造中对园路有明示。在某些地方，砾石可以替代园路。设计师应确定园路在边缘区域的抗风揭要求。
穿出设施和间隙
绿化屋面系统排水和路缘的立边一般要特殊安装或需要辅件。一般需要内排水器皿和屋面板下夹持，并由其他承包方施工。夹持环和圆顶过滤器一般由其他承包方提供，绿化屋面承包方安装。
管道与墙和墙板降应留足够的空间便于绿化屋面系统材料的施工安装。 建议管道之间、管道与墙或墙板之间、墙板与墙板或墙之间的最小间隙为12英寸（约300mm）。绿化屋面系统有不同的施工安装方法，有不同的空间要求，特定项目条件不允许有这些间隙；无论如何，为方便穿出屋面设施的泛水施工处理，需要适当的空间（如间隙）。参看图7提供的信息。

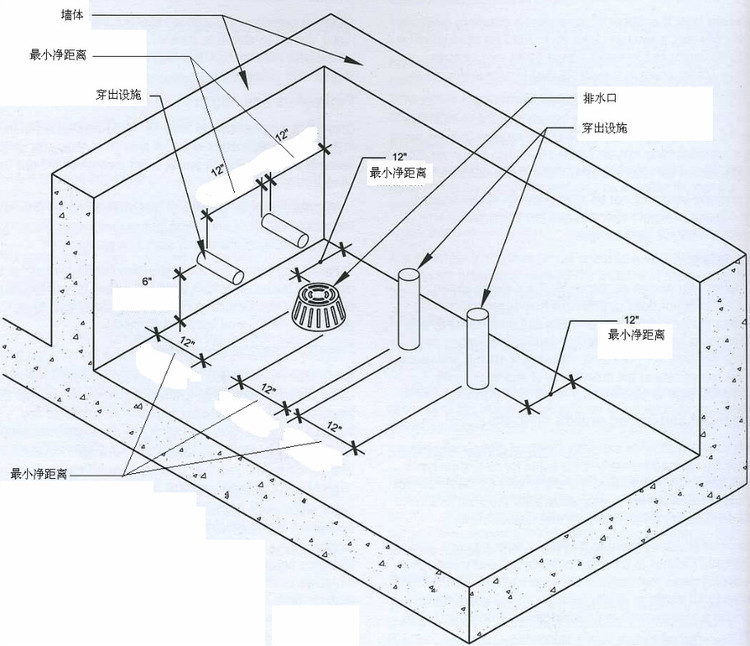

图7 管、墙和边缘之间净距离指导
穿透绿化屋面防水卷材的穿出件的结构支架应是方形或圆形的。不建议使用H型、L型和T型结构支架，因为它们泛水困难，还有经常性维护问题。
金属泛水构件
图8是 推荐的泛水侧面图。
图解金属木结构，如隐蔽或盖板，固定在金属片部分（细部构造SM—1到SM—2），《 屋面和防水手册》（第五版）的细部构造部分。 不建议在封盖外部垂直面底部和建筑物外墙间堵缝，因为这样不能增加系统防水的完整性，事实上还会防碍墙体结构散发水分的能力。适当的间距、围梁和连续防滑条固定应有最小的防风揭损害。封盖外部垂直面底部应有最小1英寸（约25mm）压在外墙材料商埠边缘下。
金属边缘抗风揭
预制金属片材女儿墙封盖的抗风揭能力来于女儿墙封盖前后搭接强度。图9是 建议的两个预制金属片材女儿墙封盖可靠做法。
认可的赫西服务/警告交叉试验是基于与ANSI/SPRI ES—1“低坡屋面系统用边缘系统国家标准”一致的测试方法。ANSI/SPRI ES—1是国家级推荐标准，并在几个建筑规范中被引用，包括国家防火协会NFPA5000和国家建筑规范等。
认可的FM认证是基于与FM4435“屋面边缘固定”一致的测试方法。FM4435作为FM对屋面边缘固定认可的基础。这个标准也是NFPA 5000建筑规范的技术要求。
已经分别排列了ITS和FM对 会员单位的 认可列表的副表。允许副表中的 会员单位制造和安装已列出的 认可的金属边缘泛水，ANSI/SPRI ES—1和FM4435。。
